PRODOTTO PATH HT GROUND

PATH HT GROUND - 3810 L 654 mm - 24 LED

Richiedi informazioni
Codici
Colori

  • Silver X=4

  • Omologazioni (CE)


    Marcatura CE

    Tutti I prodotti sono conformi alle norme EN 60598-1 e alle parti seconde applicabili nonchè alle norme EMC applicabili. La marcatura CE , applicata sugli articoli, testimonia la conformità alle direttive Europee: 73/23 CEE, 93/68 CE, 2006/95/CE, 2014/35/UE (direttiva di bassa tensione) 89/336 CEE , 93/68 CE, 2004/108/CE, 2014/30/UE (direttiva di compatibilità elettromagnetica).

  • CL classe di isolamento elettrico

    Classificazione secondo il grado di isolamento elettrico.


    Classe I

    Apparecchio con isolamento elettrico fondamentale. Deve essere collegato al circuito di terra dell’impianto elettrico generale.

  • IP grado di protezione

    Il grado di protezione degli apparecchi di illuminazione viene indicato dalla sigla IP (international protection) seguita da due cifre di cui, la prima indica il grado di protezione contro l’ingresso dei corpi solidi e la seconda dei liquidi. Esempio: IP54 indica che l’apparecchio ha protezione 5 contro la penetrazione di solidi e 4 contro la penetrazione d’acqua.


    IP67

    Protezione dai solidi - Prima cifra IP
    6 Stagno contro la polvere
    Protezione dai liquidi - Seconda cifra IP
    7 Protetto contro l’immersione

Note

Gli apparecchi vengono forniti completi di cassaforma

Classe energetica:
LED 4000 K
Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica (C) conforme al regolamento (UE) n. 2019/2015

LED 3000 K
Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica (D) conforme al regolamento (UE) n. 2019/2015

Incasso a terra

Simbolo che indica la temperatura delle superfici toccabili

Non installare in piscine o fontane.
Non installare nelle vicinanze di una piscina.

Entrata doppia cavi di alimentazione (a richiesta)

LED:
L’apparecchio è fornito completo di alimentatore elettronico 220/240V 50/60Hz posizionato all’interno dell’apparecchio.

Su richiesta

Apparecchio calpestabile max 1000 Kg

La cassaforma deve essere installata a filo terreno, prevedendo ghiaia di drenaggio per almeno 30 cm.

Energia di impatto (J):
10

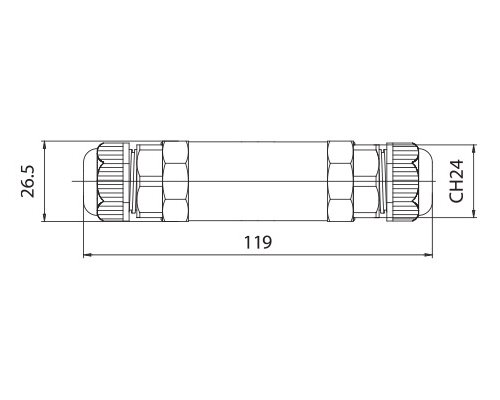

CN 22

OPTIONAL
Sistema di congiunzione IP68 H2O STOP a 3 poli per cavo Ø 7÷13 mm

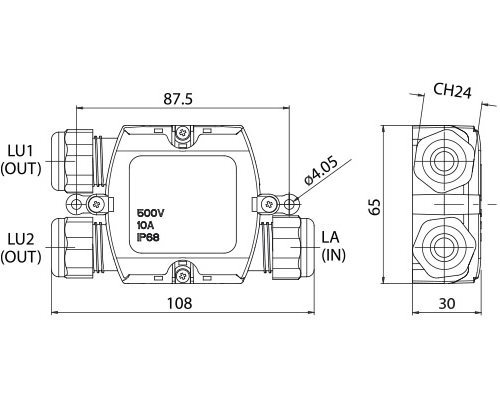

CN 23

OPTIONAL
Sistema di congiunzione IP68 H2O STOP a 3 poli, 3 vie per cavo Ø 6÷11 mm

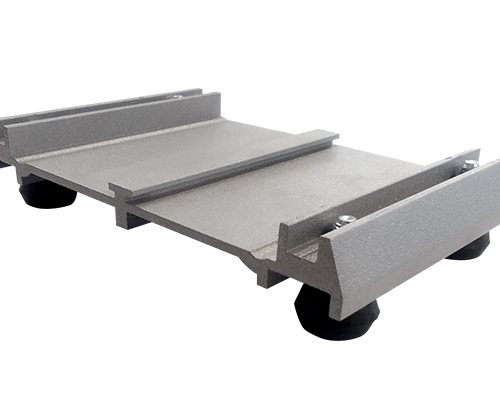

PT10

Accessorio per mettere a livello più apparecchi in fila continua.
Scheda Tecnica

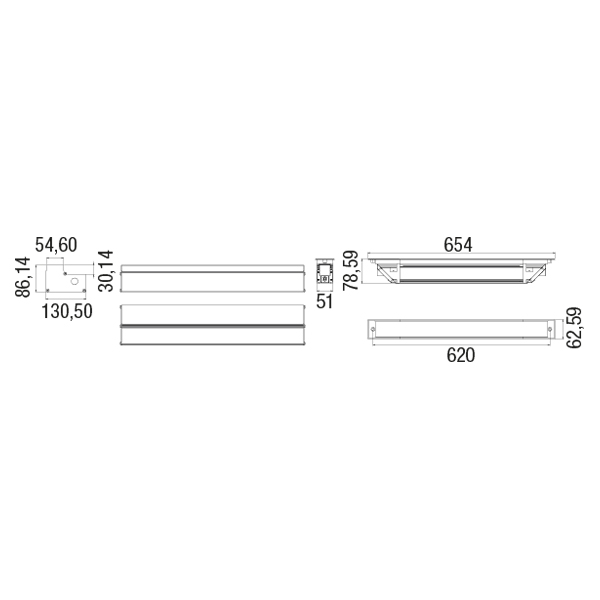

PATH HT GROUND

3810 L 654 mm - 24 LED


Codice
specifico		 Lampada Potenza Tensione Flusso
luminoso *		 Attacco Temperatura Temperatura
superficie		 Zona
installazione CEI **		 Angolo Ottica Fotometria Disegno
tecnico		                  Note
3810.66.184 LED CRI80 16,5W 2100 lm 4000 K <40°C 2 18°
3810.66.284 LED CRI80 16,5W 2100 lm 4000 K <40°C 2 28°
3810.66.644 LED CRI80 16,5W 2100 lm 4000 K <40°C 2 64°
3810.66.EL4 LED CRI80 16,5W 2100 lm 4000 K <40°C 2 38°+14°
3810.67.184 LED CRI90 16,5W 1800 lm 3000 K <40°C 2 18°
3810.67.284 LED CRI90 16,5W 1800 lm 3000 K <40°C 2 28°
3810.67.644 LED CRI90 16,5W 1800 lm 3000 K <40°C 2 64°
3810.67.EL4 LED CRI90 16,5W 1800 lm 3000 K <40°C 2 38°+14°
Codice
specifico		 Fotometria
2065.660 Zip - 175 MB
2065.670 Zip - 175 MB

visualizza     non disponibile

* Il flusso luminoso si riferisce all'uscita led e non all'emissione dell'intera lampada

** Norma tecnica CEI per apparecchi interrati

Richiedi informazioni

Norma tecnica CEI EN 60598-2-13 per apparecchi interrati

Il significato della numerazione riportata nel catalogo, a fianco dei dati di lampada degli apparecchi interrati, è derivato dalla “GUIDA ALLA BUONA INSTALLAZIONE” riportata nell’allegato A della norma EN 60598-2-13. Si invita l’installatore a consultare e tenere in considerazione tale norma nonché le norme di impianto applicabili e vigenti.

Non carrabile

Apparecchio non carrabile.

Non calpestabile

Apparecchio non calpestabile.

✕
