PRODOTTO GLAM BIG

GLAM BIG - 3850 BIG

Richiedi informazioni
Codici
Colori

  • Nero X=3

  • Silver X=4

  • Omologazioni (CE)


    Marcatura CE

    Tutti I prodotti sono conformi alle norme EN 60598-1 e alle parti seconde applicabili nonchè alle norme EMC applicabili. La marcatura CE , applicata sugli articoli, testimonia la conformità alle direttive Europee: 73/23 CEE, 93/68 CE, 2006/95/CE, 2014/35/UE (direttiva di bassa tensione) 89/336 CEE , 93/68 CE, 2004/108/CE, 2014/30/UE (direttiva di compatibilità elettromagnetica).

  • CL classe di isolamento elettrico

    Classificazione secondo il grado di isolamento elettrico.


    Classe III

    Apparecchio funzionante con bassissima tensione di alimentazione (12V, 24V).

  • IP grado di protezione

    Il grado di protezione degli apparecchi di illuminazione viene indicato dalla sigla IP (international protection) seguita da due cifre di cui, la prima indica il grado di protezione contro l’ingresso dei corpi solidi e la seconda dei liquidi. Esempio: IP54 indica che l’apparecchio ha protezione 5 contro la penetrazione di solidi e 4 contro la penetrazione d’acqua.


    IP65

    Protezione dai solidi - Prima cifra IP
    6 Stagno contro la polvere
    Protezione dai liquidi - Seconda cifra IP
    5 Protetto contro i getti d’acqua

Note

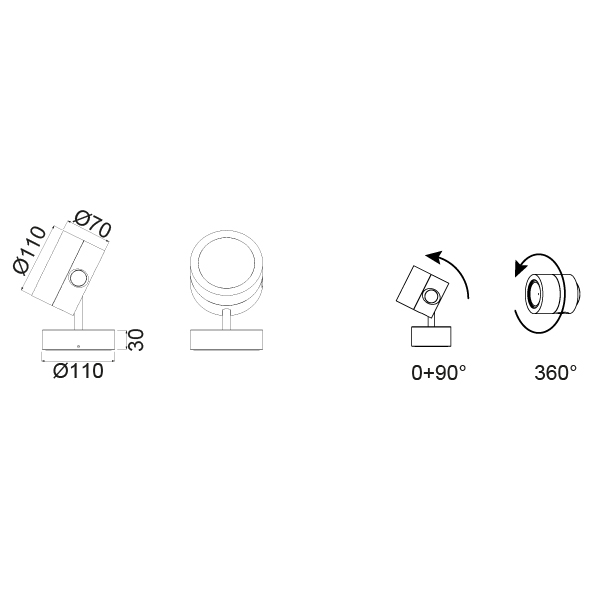

La base del proiettore GLAM può essere ruotata di 360° sul piano di montaggio al momento dell’installazione. L’apparecchio è fornito di uno snodo che consente l’inclinazione manuale della testa di 90°.
GLAM è disponibile in varie ottiche a 24°, 38°.

Installazione a soffitto

Installazione a parete

Installazione a terra

Entrata singola cavi di alimentazione

LED:
L’apparecchio necessita di alimentatore remoto elettronico (fornito solo su richiesta)

Distanza minima di installazione dagli oggetti illuminati.

Energia di impatto (J):
5

CN 24

OPTIONAL
sistema di congiunzione IP67 con driver 350 mA / 500 mA / 700 mA a 2 poli, 3 vie per cavo Ø 4÷9,5 mm.

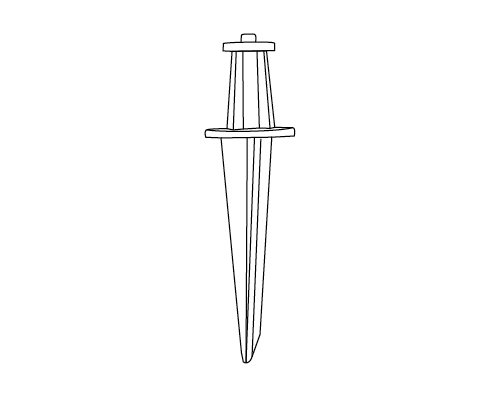

PQ 50

ACCESSORIO
Picchetto in acciaio inox.

Schemi di collegamento

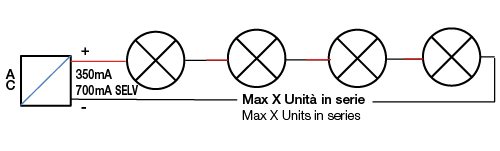

COLLEGAMENTO IN SERIE

ALIMENTATORI IP20
GLAM BIG
700 mA 1…2 apparecchi Cod. D 50

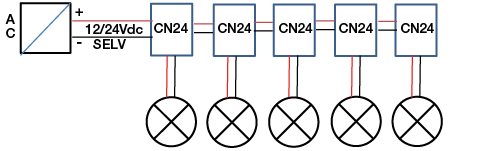

COLLEGAMENTO IN PARALLELO


Il numero di unità dipende dalla potenza del driver impiegato e dalla lunghezza dei cavi

ALIMENTATORI IP20
GLAM BIG
700 mA 1…4 apparecchi Cod. D 30 + CN 24* (per ogni faretto)
(*) CN 24 va regolato secondo il manuale di istruzioni.

Scheda Tecnica

GLAM BIG

3850 BIG


Codice
specifico		 Lampada Potenza Tensione Flusso
luminoso *		 Attacco Temperatura Temperatura
superficie		 Zona
installazione CEI **		 Angolo Ottica Fotometria Disegno
tecnico		                  Note
3850.66.24X LED CRI80 8,4W 1120 lm 4000 K 24°
3850.66.38X LED CRI80 8,4W 1060 lm 4000 K 38°
3850.67.24X LED CRI90 8,4W 1120 lm 3000 K 24°
3850.67.38X LED CRI90 8,4W 1060 lm 3000 K 38°
Codice
specifico		 Fotometria
2065.660 Zip - 175 MB
2065.670 Zip - 175 MB

visualizza     non disponibile

* Il flusso luminoso si riferisce all'uscita led e non all'emissione dell'intera lampada

** Norma tecnica CEI per apparecchi interrati

Richiedi informazioni

Norma tecnica CEI EN 60598-2-13 per apparecchi interrati

Il significato della numerazione riportata nel catalogo, a fianco dei dati di lampada degli apparecchi interrati, è derivato dalla “GUIDA ALLA BUONA INSTALLAZIONE” riportata nell’allegato A della norma EN 60598-2-13. Si invita l’installatore a consultare e tenere in considerazione tale norma nonché le norme di impianto applicabili e vigenti.

Non carrabile

Apparecchio non carrabile.

Non calpestabile

Apparecchio non calpestabile.

✕
